Einleitung

Abhängigkeiten in einem Softwareprojekt zu verwalten und die abgeleiteten Skripte (z.B. Installer-Skripte) immer auf Kurs zu halten ist eine Herausforderung (sofern manuell verwaltet wird). Ziel dieses Projektes ist es, die Herausforderungen mit einer möglichen Automatisierung zu eliminieren.

Abhängigkeiten

Das Projekt baut auf folgende Komponenten auf:

Dependency Walkeropen in new window zur Ermittlung der Abhängigkeiten der EXE & DLLs
Chaiscriptopen in new window als Script Interpreter

Randbemerkung: In der Qt Welt gibt es speziell das Tool windeployqt.exe (im bin-Verzeichnis des Frameworks).

Anwendung

Das Programm wird wie folgt aufgerufen:

  deploy.exe <your script> [<other parameters maybe for your script>]

  deploy.exe dot_file_for_argument.chai

Kommandos

Die Script-Eninge zu den üblichen Sprachmerkmalen (if, for, Zuweisung …) unterstütz folgende weitere Befehle:

Scope	Methode	Beschreibung
Global	var getValueFromEnvironment(key)	Gibt ein Wert aus den Umgebungsvariablen zurück. Beispiel: var path = getValueFromEnvironment("PATH");
Global	var getArgumentCount()	Gibt die Anzahl der übergebenen Argumente zurück. Beispiel: deploy.exe my_script.chai `var count = getArgumentCount(); // count = 2, 1 = deploy.exe, 2 = my_script.chai`
Global	var getArgument(index)	Gibt den Wert des Arguments an der N. Stelle zurück. Beispiel: `var exe_name = getArgument(0); // deploy.exe`
Global	writeToConsole(content) Schreibt ein Inhalt auf die Konsole (STDCOUT).
Graph	var getNumOfFiles()	Gibt die Anzahl der Module/Dateien innerhalb des Graph zurück.
Graph	File getFile(index)	Gibt das Modul/Datei an einer bestimmten Stelle zurück.
Graph	FileState getFileState(moduleName)	Gibt den Dateistatus eines bestimmten Moduls/Datei zurück. `FileState = {Valid, Error, Ignored, NoImportTable, NotFound, NotHandled}`
Graph	var getFilePath(moduleName)	Gibt den Dateipfad zu einem bestimmten Moduls/Datei zurück.
Graph	vector getDependencies(moduleName)	Gibt die Abhängigkeiten eines bestimmten Moduls/Datei zurück.
Global	addSearchPath(path, behaviour)	Fügt ein Suchpfad für die Module hinzu. `behavior = {OnlyAddDirectory, AddAllSubDirectories, AddAllSubDirectoriesRecursivly}`
Global	addSearchPathsFromEnvironment(key)	Fügt ein Suchpfad aus den Umgebungsvariable hinzu. Stehen mehrere Pfade durch ein Semikolon getrennt, so werden alle Pfade hinzugefügt. (Vgl. PATH=C:\foo;D\bar)
Global	escapeForRegExp(path)	Korrigiert den Pfad für die Regular Expression Ausdrücke.
Global	addFileToSearchPath(path)	Fügt den Ordner eines bestimmter Datei zum Suchpfad hinzu.
Global	addInitialFile(path)	Fügt eine EXE oder DLL als Startpunkt der Analyse hinzu.
Global	excludeModuleName(name)	Exkludiert ein bestimmter Modulnamen aus der Analyse. Hier kann auch die Regular Expression verwendet werden von C++ ECMAScriptopen in new window
Global	excludeModulePath(path)	Exkludiert ein bestimmter Modulpfad aus der Analyse. Hier kann auch die Regular Expression verwendet werden von C++ ECMAScriptopen in new window
Global	ignoreModuleName(name)	Ignoriert ein bestimmter Modulnamen aus der Analyse. Hier kann auch die Regular Expression verwendet werden von C++ ECMAScriptopen in new window
Global	ignoreModulePath(path)	Ignoriert ein bestimmter Modulpfad aus der Analyse. Hier kann auch die Regular Expression verwendet werden von C++ ECMAScriptopen in new window
Global	var findFile(path)	Sucht innerhalb der gegeben Suchpfaden nach dem absoluten Pfad.
Global	var isExcluded(name)	Prüft ob das Modul exkludiert ist.
Global	var isIgnored(name)	Prüft ob das Modul ignoriert wird.
File	var getModuleName()	Gibt den Modulnamen der Datei zurück (entspricht Basisname + Dateieendung.)
File	var getFilePath()	Gibt den absoluten Pfad zurück.
File	var getState()	Gibt den Analysezustand zurück.
File	var getDependencies()	Gibt die Modulabhänigkeiten zurück.
Global	Graph buildGraph()	Analysiert und baut den Graph anhand der Eingabeparameter.
TextFileWriter	TextFileWriter(filePath)	Erstellt ein neues TextFileWriter Objekt zum schreiben in eine beliebige Textdatei.
TextFileWriter	var isOpen()	Prüft ob die Datei erfolgreich geöffnet wurde.
TextFileWriter	write(content)	Schreibt den Inhalt in die Datei.
TextFileWriter	writeln(content)	Schreibt den Inhalt in die Datei und fügt eine neue Zeile hinzu.

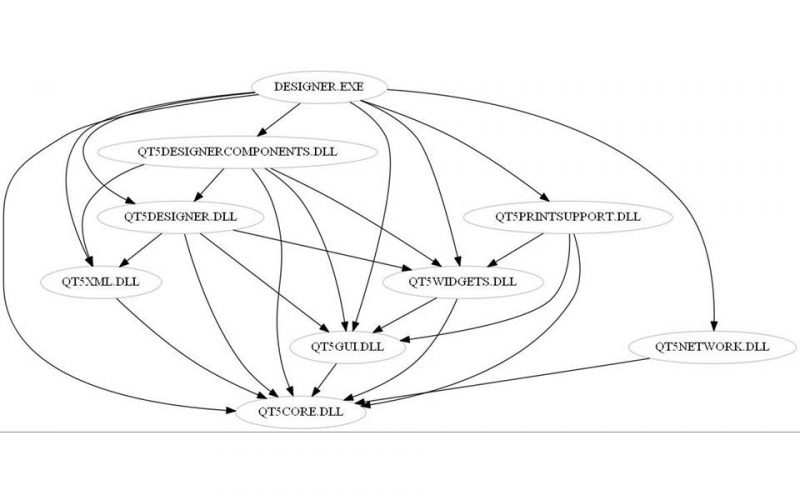

Innerhalb des Skriptes kann jede beliebige Ausgabeformat (in Textform) erfolgen. In den Beispiel-Skripten wird die DOT Notation verwendet, die für die Erstellung eines visuellen Abhängigkeitsgraph (s. Titelbild) verwendet werden kann. Für die Umwandung der DOT Notation in ein Bildformat wie JPG kann die Toolsuite GraphVizopen in new window (siehe das Tool dot) verwendet werden.

Beispiel

// convert file state to color string
def fileStateToColor(state) {
 if(state == NoImportTable || state == Valid) {
  return "green";
 }

 if(state == Valid) {
  return "green";
 }

 if(state == NotFound || state == Error) {
  return "red";
 }

 if(state == NotHandled) {
  return "gray";
 }

 if(state == Ignored) {
  return "yellow";
 }

 return "blue";
}

// setup search paths
addSearchPathsFromEnvironment("PATH");

// exclude module names starts with API-MS
excludeModuleName("(API-MS)(.*)");

// exclude module paths starts with the system root path
var systemRoot = getValueFromEnvironment("SystemRoot");
excludeModulePath("(" + escapeForRegExp(systemRoot) + ")(.*)");

// add initial files
//for(var i=0; i < getArgumentCount(); ++i) {
// var arg = getArgument(i);
// writeToConsole( arg );

// addFileToSearchPath( arg );
// addInitialFile( arg );
//}
addInitialFile( "C:\\SDK\\Qt\\5.7\\msvc2015\\bin\\designer.exe" );

// building dependency graph
writeToConsole( "build graph" );
var graph = buildGraph();

// create a new dot file
writeToConsole( "write output file" );
var output = TextFileWriter("dot_file_for_qt.dot");
output.writeln("digraph DirectedGraph {");
for(var i=0; i < graph.getNumOfFiles(); ++i) {
  var file = graph.getFile(i);
  // ignore error states
  if(file.getState() == NotFound || file.getState() == Error) {
    continue;
  }

  writeToConsole(file.getModuleName() + " -> " + file.getFilePath());
  output.writeln("  \"" + file.getModuleName() + "\" [color=" + fileStateToColor(file.getState()) + "]");

  var dependsOn = file.getDependencies();
  for(var j=0; j < dependsOn.size(); ++j) {
    // ignore error states
    var state = graph.getFileState(dependsOn[j]);
    if(state == NotFound || state == Error) {
      continue;
    }

    // exclude modules from dot file which is matched witht he excluding patterns
    if(isExcluded(dependsOn[j],findFile(dependsOn[j]))) {
      continue;
    }

    // write dot file
    output.writeln("  \"" + file.getModuleName() + "\" -> \"" + dependsOn[j] + "\"" );
  }
}

// finish the dot file
output.writeln("}");

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

Abschluss

Viel Vergnügen! Im Download sind Beispiel-Skripte hinterlegtopen in new window.
